شستشوی تجهیزات عایق شبکه
شستشوي شبكه در مناطق پرغبار و
آلوده (مانند مناطق با وجود ریز گردها) و در محل‌هائی مانند اطراف کارخانه‌های
صنعتی با آلودگی شیمیائی، کارخانه‌های سیمان، کوره‌های آجرپزی، اطراف سنگبري‌ها و
كارخانه‌هائي كه غبار ايجاد مي‌كنند و يا هر جائی که شبکه از کنار جاده‌های خاکی
عبور کرده باشد، خصوصاً قبل از شروع بارندگی‌های پائیزی بسيار مفيد بوده و مي‌تواند
در كاهش خاموشي‌ها نقش مهمي را ايفا كند.
البته اشاره به این نکته ضروری است که در مناطقی
با آلودگی بسیار بالا که بلافاصله پس از شستشوی مقره‌ها سریعاً آلوده می‌شوند،
پیشنهاد می‌گردد از مقره‌هائی با قدرت عایقی بالاتر استفاده شود. به عنوان مثال در
محدوده آلوده‌ای که شبکه 20KV
قرار دارد، از مقره‌های سوزنی 33KV و زنجیره مقره بشقابی سه‌تائی استفاده شود.
مشخصات دستگاه مقره شو

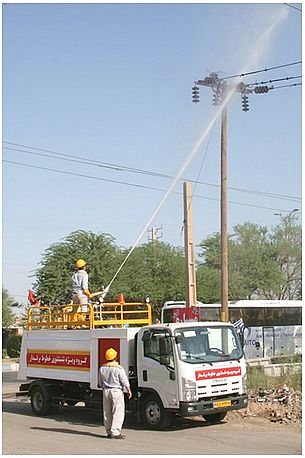

در زیر نمونه‌ای از خودروی
شستشوی مقره‌های شبکه آورده شده است. منبع آب مقطر این خودرو
از جنس استیل ضد زنگ بوده و یا در مواردی با
حجم کوچکتر، از جنس فایبر گلاس تهیه می‌شود تا باعث آلودگی آب
مقطر نشود.
طراحی نازل
این دستگاه مقره‌شو که برای پرتاب آب به سوی مقره استفاده می‌شود، به شکلی میباشد که آب
به صورت میله‌ای خارج شده و از پراکنده شدن آن جلوگیری می‌شود.
کاربرد این نازل‌ها معمولاً به
سه نوع زیر قابل تقسیم‌بندی میباشد:
نازل
پرتابل دستی
نازل
با کنترل از راه دور
نازل
ثابت
البته
لوله متصل به نازل نیز به دو صورت ثابت و قابل حمل بر روی خودرو طراحی شده است، تا
بتوان در محل‌هائی که خودرو امکان نزدیک شدن به پایه را ندارد، به محل مورد نظر
حمل و از فاصله نزدیک‌تری نسبت به شستشو اقدام شود.
اشاره به این نکته ضروری است که
هنگام شستشوی مقره‌ها در شبکه برقدار، به دلیل رعایت ایمنی و حفاظت از انتقال
جریان الکتریکی، لازم است حداقل فاصله بین نازل و مقره رعایت شود.
o
حداقل این فاصله را می‌توان حدود 200سانتیمتر حوزه خطا و برخورد و برگشت آب، باضافه 70سانتیمتر فاصله مجاز از خطوط فشارمتوسط (جدول فواصل
مجاز در قسمت ایمنی حین انجام کار) مجموعاً 270سانتیمتر در نظر گرفت.
o
حداکثر این فاصله را می‌توان
حدود 6متر یا کمتر (بستگی به وزش باد) در نظر گرفت که هنگام رسیدن آب به مقره پودر
نشود.
مشخصات پمپ دستگاه مقره شو
برای
شستشوی مناسب مقره‌ها به صورت برقدار و تمیز شدن آنها، آب باید با فشار مناسب به
مقره برخورد و آلودگی شیارهای داخلی و روی سطوح را از بین ببرد. در غیر اینصورت فقط
مقره خیس شده و در مواردی با ترکیب با آلودگی موجود بر روی مقره، باعث اتصالی می‌شود.
در نتیجه، پمپ استفاده شده در دستگاه مقره‌شو باید
برای پرتاب قوی آب به سوی مقره، دارای بیشترین سرعت چرخش بوده و حداقل فشاری
در حدود (400-1000psi) یا (27.5-69bar) ایجاد
نماید. (1bar=14.5psi)
مشخصات آب مقطر شستشوی مقره
واحد
اندازه‌گیری هدایت الکتریکی(EC)، (زیمنس/ سانتی متر (S/cm است. غالباً
در زمان بررسی آب مقطر خالص به جای سنجش رسانش الکتریکی،
از مقاومت الکتریکی با
واحد (مگااهم (که معکوس میکرو زیمنس است،
استفاده می‌شود. به این ترتیب مقاومت الکتریکی آب فوق خالصی با هدایت الکتریکی ۰٫۰۵۶ میکروزیمنس برابر ۱۸ مگا اهم است.
مقادیر
هدایت الکتریکی انواع مختلف آب در آزمایشگاه به شرح زیر میباشد:
آب
مقطر 0.05 μS/cm
آب
آشامیدنی 200-800 μS/cm
آب
دریا 50 μS/cm
آب
باران یا برف 2-100 μS/cm
البته
باید به این نکته اشاره نمود که آب مقطر با مقادیر حدود یک میکروزیمنس و کمتر برای شستشوی
شبکه مناسب میباشد. به عنوان مثال آب مقطر در دمای 25 درجه سانتیگراد، دارای
هدایت الکتریکی (0.55μS/cm) است.
لازم به ذکر است جهت ایمنی بیشتر، توسط دستگاهی
هوشمند که بر روی دستگاه مقره‌شو نصب شده است، به صورت مداوم خلوص آب مقطر سنجیده
و در صورت وجود ناخالصی بیشتر از حد مجاز، دستگاه خاموش و جریان آب قطع می‌شود.
