تجهیزات خط گرم فرمان از دور- گیره خط‌گرم (Hot Line Clamp)

تجهیزات خط گرم فرمان از دور- گیره خط‌گرم (Hot Line Clamp)

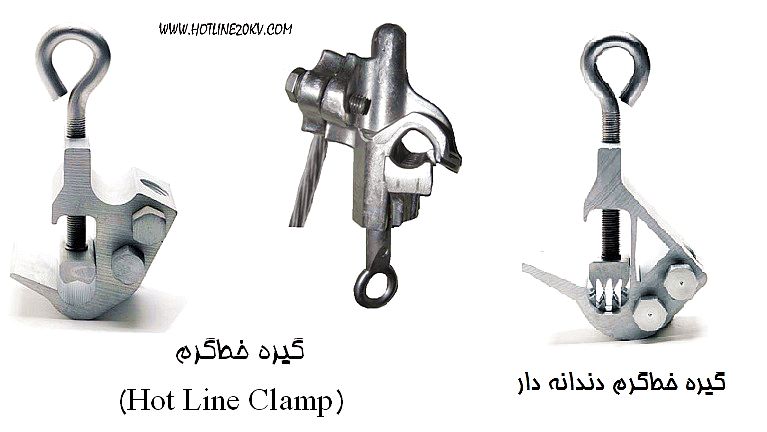

گیره خط‌گرم (Hot Line Clamp)

   در عملیات خط‌گرم فرمان از دور، با اتصال جمپر به این گیره و مهار پیچ چشمی‌آن توسط اهرم دسته عایق، می‌توان این تجهیز را جهت ارتباط جمپر بی برق به شبکه برقدار مورد استفاده قرار داد.

    بدیهی است در انتخاب و تهیه این گیره و نصب آن باید کاملاً دقت شود تا پس از پایان عملیات و گذشت زمان باعث سیم پارگی نشود.

   گیره خط‌گرم که در انواع مختلفی ساخته شده است، باید در قسمت دهانه و یا محل اتصال جمپر به آن، هیچگونه قسمت تیز و یا پلیسه‌ای وجود نداشته و سیم هنگام اتصال به گیره به هیچ عنوان زخمی‌یا مخدوش نشود.


لازم به ذکر است که نوع دندانه دار آن، برای اتصال کلمپ بر روی سیم روکش دار بکار می رود.

   کلمپ خط گرم شامل قسمت‌های زیر می‌باشد:

ü      بدنه با فک ثابت که قسمت انحنای آن باعث می‌شود تا در ابتدای نصب، سیم شبکه براحتی در داخل دهانه گیره قرار گرفته و جمپر با گیره متصل به آن در محل مورد نظر ثابت شود.

ü      فک متحرک که با چرخش پیچ چشمی‌کنترل فک، به بالا و پائین حرکت کرده و باعث محکم شدن گیره خط‌گرم بر روی سیم شبکه می‌شود.

ü      پیچ چشمی‌کنترل فک که با قلاب اهرم دسته عایق مهار و با چرخش آن باعث حرکت فک متحرک می‌گردد.

ü      قسمت اتصال جمپر به گیره که در انواع اتصال از بغل، اتصال از پشت و اتصال به داخل بدنه موجود می‌باشد. این قسمت سیم را در محل مربوطه مهار و با سفت کردن پیچ‌های آن، سیم بر روی بدنه محکم می‌شود.

   توجه1: گیره خط‌گرم باید‌هادی خوبی بوده و جنس آن متناسب با سیم شبکه انتخاب شود.

  توجه2: هنگام اتصال جمپر به گیره خط‌گرم، سر سیم از گیره خارج نشود و قسمت نوک تیز که باعث پرش الکترون می‌گردد، ایجاد نشود.

  توجه3: گیره‌های خط‌گرم نصب شده باید بازدید سالیانه شده و آچارکشی شوند.

 توجه4: در عملیات خط‌گرم فرمان از نزدیک و یا عملیات خط سرد نیازی به استفاده از گیره خط‌گرم نبوده و باید از کلمپ دوپیچه استفاده شود.
